今回ご紹介しますのは、Cal.31系の自動巻き機構部分です。
自動巻きの長所は、なんといってもリューズ操作によるゼンマイの巻き上げを省くことができる点です。また、常にゼンマイが巻き上がっていることで、精度の安定にも貢献しています。

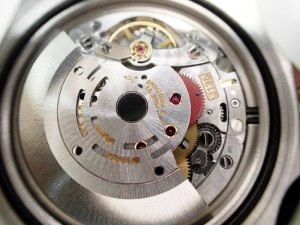

自動巻き機構は機械の一番上についています。

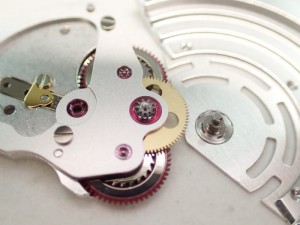

取り外してみました。

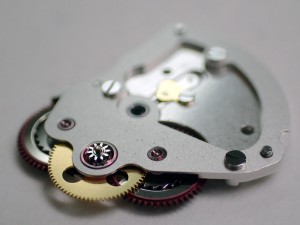

ローターと巻上方向を一方向に変換するユニットです。

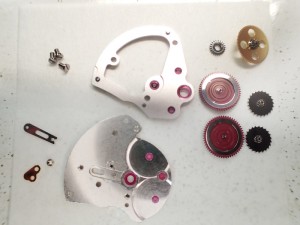

このような部品で構成されています。
リバーシングホイールです。

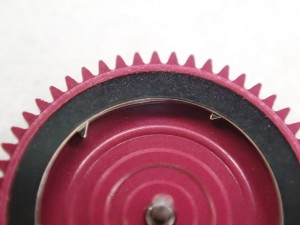

僅かに見えているツメと、内側の車で
ラチェット構造になっています。

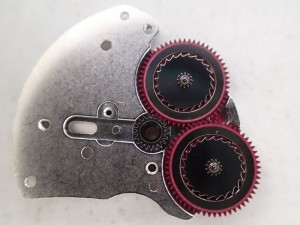

ラチェット構造のリバーシングホイールを
２つ繋げることで・・・
ローターがどちらに回転しても、金色の巻き上げ車は
一方向にのみ回転するようになります。

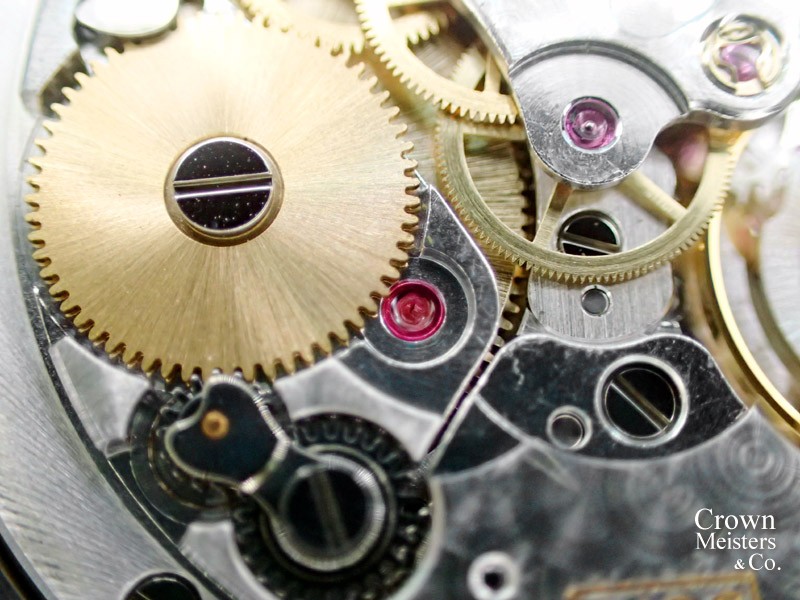

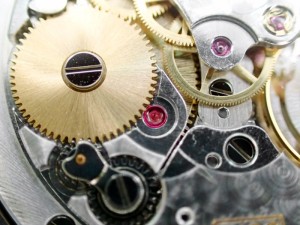

巻き上げ車は、角穴車にローターからの
回転を伝えます。
これにより、ゼンマイが巻き上がります。
